Oggi, per la serie "seghe ingegneristiche di cui non frega un cazzo a nessuno", e in linea con la mia periodica serie di post tecnici (l'ultimo non so quanti anni fa) vi racconterò di un oggetto poco noto che nel mio lavoro attuale è pane quotidiano e che, ho scoperto di recente, sta trovando applicazione anche nell'automotive.

Il riduttore armonico, o strain wave gear, o Harmonic Drive. L'ultimo nome è quello commercialmente noto essendo il nome dell'azienda che li produce.

Più facile lasciar parlare le immagini: è sto coso qui.

Immagine

Funzionalmente parlando si tratta, a tutti gli effetti e scopi, di un riduttore di velocità che potrebbe essere assimilato ad un rotismo epicicloidale, e come questo composto da tre elementi. Da sinistra a destra, nell'immagine sotto:
-Circular Spline: un anello rigido con la dentatura riportata sulla sua superficie interna
-Flex Spline: una "coppa" in acciaio armonico, elastica, in grado di "respirare" con la dentatura riportata sul suo bordo esterno
-Wave Generator: un cuscinetto ellittico, il cui scopo è, ad ogni giro, deformare ellitticamente la coppa di cui sopra facendola avanzare di un dente rispetto all'anello rigido.
Immagine

grossomodo come per un treno epicicloidale, tenendo fisso uno dei suddetti elementi (di solito la Circular Spline o la Flex Spline) ed entrando ad una data velocità su un altro (di solito il WG o la FS) si ottiene in uscita sul terzo una velocità ridotta o aumentata di n (o di n+1/1 a seconda della configurazione). Visivamente, funziona così:
Immagine

Domande che vengono spontanee (ai pochi che non si siano ancora addormentati): a che cazzo serve? E perché non usare un normale treno epicicloidale invece di una cosa così esotica? Nell'ordine, le motivazioni sono le seguenti:

- l'Harmonic Drive è estremamente compatto in rapporto alle riduzioni che consente di ottenere, nell'ordine del 100:1 - 200:1 in un solo stadio
- è anche estremamente leggero in relazione alle coppie che è in grado di trasmettere
- NON HA backlash, ovvero giochi interni. Traduzione: quel minimo gioco tra dente e dente delle ruote dentate convenzionali, qui non c'è, in quanto eliminato dalla geometria stessa dell'accoppiamento CS-FS e dal precarico dato dall'elasticità di quest'ultima. Questo lo rende ideale per tutte quelle applicazioni dove la precisione del controllo in posizione è importante. Tipicamente lo stadio di trasmissione finale di dispositivi robotici che devono essere pilotati con una certa accuratezza su un target dato.

Difetti: costano parecchio, più o meno a seconda del modello e della taglia (ne fanno molte serie e misure), ma sempre una madonna di soldi.

Convenzionalmente si usano per bracci robotici, per robotica in generale e spaziale in particolare (bracci, giunti, meccanismi vari...già su Apollo 15 non so bene per cosa ne veniva usato qualcuno)
Immagine
per l'appunto: velocità di input elevate (motori elettrici compatti da migliaia/centinaia/minimo decine di rpm), necessità di abbassare di parecchio la velocità in un solo stadio (i bracci industriali sono anche veloci, ma quelli per lo spazio sono lentissimi perché devono consumare poco), esigenza di conoscere la posizione dei giunti con accuratezza di pochi primi di grado, requisiti di massa stringenti.

Recentemente e per puro caso ho scoperto, però, che qualcuno di essi ha trovato spazio anche sotto un paio di cofani, in un caso da un po' di anni, nell'altro trattasi di una novità.
1) Il VGRS (Variable Gear Ratio Steering) di Lexus:
assomiglia abbastanza all'antico (non so se esista ancora, ma una decina d'anni fa era di gran moda) active steering bmw, che però funzionava tramite un ingranaggio epicicloidale, per l'appunto. In pratica il sistema, integrato lungo il piantone dello sterzo, è in grado di "aggiungere" attivamente un delta angolo di sterzata rispetto a quanto comandato dal guidatore con il volante, consentendo di avere uno sterzo relativamente "lento" e demoltiplicato al centro (comodo ad alte velocità) ma al contempo velocissimo e super-diretto da un certo angolo in poi, a tutto vantaggio della guida sportiva nel misto stretto e delle manovre da fermo. Il modulo Harmonic Drive (in giallo) equivale in tutto l'ingranaggio convenzionale BMW (cioè ZF), ma presumibilmente con pesi e ingombri inferiori.
Immagine

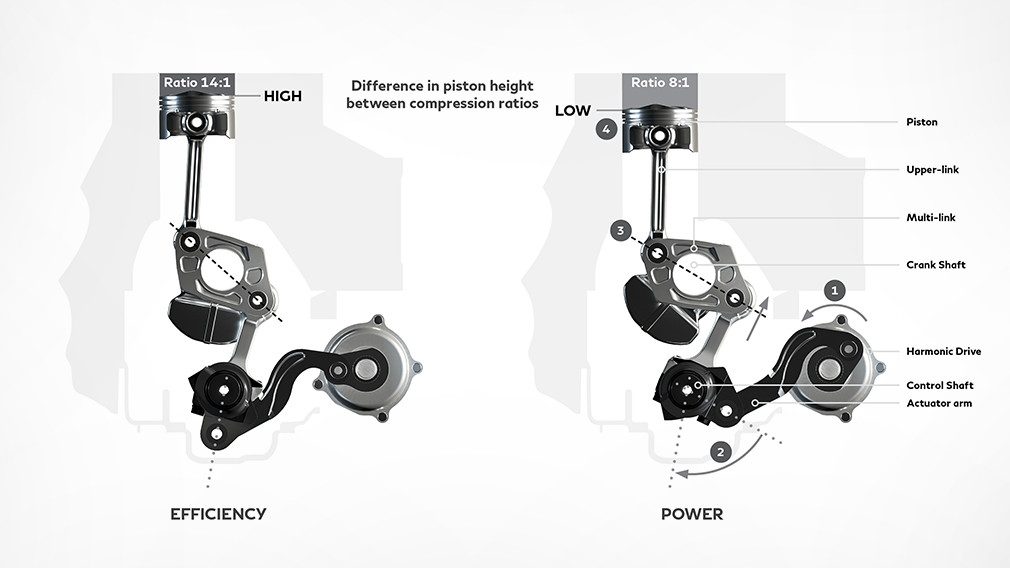

2) il VC (Variable Compression) Turbo di Infiniti:
in arrivo sul mercato (pare) nel 2019, è l'ennesimo tentativo (ricordo una quindicina di anni fa il Saab SVC) di realizzare un motore a rapporto di compressione variabile, e il primo a tradursi in un prodotto di serie. Nella fattispecie l'RC qui dovrebbe poter essere variato da 8:1 a 14:1 con i benefici per efficienza e prestazioni che si possono facilmente immaginare. Meccanicamente, la variazione è ottenuta tramite il malatissimo cinematismo di cui sotto, attuato da un'unità Harmonic Drive integrata nel basamento.

https://www.infiniti.it/about-infiniti/ ... Turbo.html
http://www.automobilemag.com/news/infin ... g-excited/

Immagine

Immagine

Vabè, insomma, non ve ne fregherà niente ma mi andava di scrivere qualcosa in questa sezione dopo tanto tempo e, dato che sono arnesi con cui armeggio tutti i giorni (avendone distrutto uno per un problema di lubrificazione, ce l'ho sulla scrivania :ridi) ho colto l'occasione...


Top

Disable adblock

This site is supported by ads and donations.
If you see this text you are blocking our ads.
Please consider a Donation to support the site.


MessaggioInviato: mer feb 28, 2018 1:01 am
Connesso
Avatar utente

Iscritto il: dom mag 10, 2009 12:35 am
Messaggi: 7852
Località: Milano, IT
Sei riuscito a mettermi la curiosità all'1:01 su cos'è l'Harmonic Drive. Domani mi leggo un po' di cose. :ok

_________________
Lancia Ypsilon 0.9 TwinAir (01/2012) - 0.875cc/86hp (SGE 0.875) - Immagine
Mercedes-Benz W124 200E-16 (12/1992) - 1.998cc/136hp (M111.940) - Immagine


Top

MessaggioInviato: mer feb 28, 2018 9:04 am
Non connesso
Avatar utente

Iscritto il: lun mar 13, 2006 11:56 pm
Messaggi: 11686
Bel post, grazie


Top

MessaggioInviato: mer feb 28, 2018 9:33 am
Non connesso
Avatar utente

Iscritto il: mar gen 23, 2007 3:06 pm
Messaggi: 20702
Località: Milano
Poi un giorno mi farai un disegnino coi pennarelli :sdentato ma per adesso m'è piaciuto e qualcosina penso anche di averlo capito. Grazie!!

_________________
Fiat Panda Hobby - 39 cavalli, sì, ma non per tonnellata :alastio:


Top

Disable adblock

This site is supported by ads and donations.
If you see this text you are blocking our ads.
Please consider a Donation to support the site.


MessaggioInviato: mer feb 28, 2018 10:18 am
Non connesso
Avatar utente

Iscritto il: sab mag 26, 2007 3:49 pm
Messaggi: 4209
Località: scer
Mi associo per la spiegazione da, ehm, persona semplice. :ridi

Comunque interessante. E' quel coso che si usa anche per demoltiplicare il moto sul trapano marziano?

_________________
Don't blindfold your eyes,
so loneliness becomes the law of a senseless life
Follow your steps and you will find
The unknown ways are on your mind


Top

MessaggioInviato: mer feb 28, 2018 10:24 am
Non connesso
Avatar utente

Iscritto il: mar gen 23, 2007 3:06 pm
Messaggi: 20702
Località: Milano
Ecco: ma lo si può anche usare al contrario, ovvero per accelerare un movimento?

_________________
Fiat Panda Hobby - 39 cavalli, sì, ma non per tonnellata :alastio:


Top

MessaggioInviato: mer feb 28, 2018 11:53 am
Non connesso
ADMIN
Avatar utente

Iscritto il: gio mar 30, 2006 6:17 pm
Messaggi: 12967
Località: 1640 Riverside Drive, Hill Valley
Simpatico!
Qual è il rendimento di quell'affare? Immagino che il coso ovale centrale strisci sull'elemento elastico..

_________________
Alfa 147 JTDm Immagine
Mazda MX-5 NC 1.8 Immagine


Top

MessaggioInviato: mer feb 28, 2018 11:58 am
Non connesso
Avatar utente

Iscritto il: dom nov 21, 2010 8:25 pm
Messaggi: 9047
Località: Earth - Sol III
Bello!


Top

MessaggioInviato: mer feb 28, 2018 12:01 pm
Non connesso
ADMIN
Avatar utente

Iscritto il: gio mar 30, 2006 6:17 pm
Messaggi: 12967
Località: 1640 Riverside Drive, Hill Valley
fritz287 ha scritto:
Ecco: ma lo si può anche usare al contrario, ovvero per accelerare un movimento?


Direi decisamente di no..

_________________
Alfa 147 JTDm Immagine
Mazda MX-5 NC 1.8 Immagine


Top

MessaggioInviato: mer feb 28, 2018 12:07 pm
Non connesso
Avatar utente

Iscritto il: dom feb 18, 2007 11:08 pm
Messaggi: 13487
Località: Bologna
Lo usano sui turboelica?

_________________
Fede

"Il capezzolo è la ciliegina sulla tetta.


Top

MessaggioInviato: mer feb 28, 2018 12:13 pm
Non connesso
Avatar utente

Iscritto il: lun mar 13, 2006 11:56 pm
Messaggi: 11686
Il Basso di Genova ha scritto:
Simpatico!
Qual è il rendimento di quell'affare? Immagino che il coso ovale centrale strisci sull'elemento elastico..

Io vedo un cuscinetto nella fotografia del pezzo vero


Top

MessaggioInviato: mer feb 28, 2018 12:37 pm
Non connesso
Avatar utente

Iscritto il: mer lug 27, 2011 1:52 am
Messaggi: 6074
Il Basso di Genova ha scritto:
fritz287 ha scritto:
Ecco: ma lo si può anche usare al contrario, ovvero per accelerare un movimento?


Direi decisamente di no..


come no :ridi si può eccome anche se non è sicuramente l'applicazione più diffusa. è totalmente reversibile, al di sopra di una certa coppia limite (backdriving torque), quindi può essere usato come moltiplicatore di giri.

l'efficienza è alta, nell'ordine dell'80-85% in temperatura ambiente, qualcosa meno in freddo, ma neanche tanto. Il problema è più che altro lo spunto iniziale a freddo che, in condizioni limite tipo spazio, può richiedere una coppia di avvio molto alta per vincere l'adesione del grasso indurito (ma si parla di -100 gradi :ridi)


Top

MessaggioInviato: mer feb 28, 2018 12:40 pm
Non connesso
Avatar utente

Iscritto il: mer lug 27, 2011 1:52 am
Messaggi: 6074
Strosek ha scritto:
Il Basso di Genova ha scritto:
Simpatico!
Qual è il rendimento di quell'affare? Immagino che il coso ovale centrale strisci sull'elemento elastico..

Io vedo un cuscinetto nella fotografia del pezzo vero

esatto, ciò nonostante un certo strisciamento relativo sulla superficie interna della coppa c'è, ragion per cui quella zona si dovrebbe riempire di grasso. noi ne usiamo pochissimo per aiutare l'avvio a freddo (è così che ne abbiamo rotto uno :ridi)


Ultima modifica di Zerstorer il mer feb 28, 2018 12:45 pm, modificato 1 volta in totale.

Top

MessaggioInviato: mer feb 28, 2018 12:42 pm
Non connesso
Avatar utente

Iscritto il: mer lug 27, 2011 1:52 am
Messaggi: 6074
lelao ha scritto:
Mi associo per la spiegazione da, ehm, persona semplice. :ridi

Comunque interessante. E' quel coso che si usa anche per demoltiplicare il moto sul trapano marziano?

yes, ce ne è uno dentro il giunto di rotazione principale. 0.02 rad/s in uscita...adrenalina pura :ridi


Top

MessaggioInviato: mer feb 28, 2018 12:50 pm
Non connesso
Avatar utente

Iscritto il: mar gen 23, 2007 3:06 pm
Messaggi: 20702
Località: Milano
Zerstorer ha scritto:
Il Basso di Genova ha scritto:
fritz287 ha scritto:
Ecco: ma lo si può anche usare al contrario, ovvero per accelerare un movimento?


Direi decisamente di no..


come no :ridi si può eccome


Basso laureato in fisica 0 - Fritz laureato a malapena 1

PEPEEEEEPEPEPEPEPE :briaco

_________________
Fiat Panda Hobby - 39 cavalli, sì, ma non per tonnellata :alastio:


Top

MessaggioInviato: mer feb 28, 2018 4:42 pm
Non connesso
ADMIN
Avatar utente

Iscritto il: gio mar 30, 2006 6:17 pm
Messaggi: 12967
Località: 1640 Riverside Drive, Hill Valley
Non vedo come possa essere reversibile.. Ma se l'alastio dice di sì, sono sicuro che ha ragione.Ci studio stasera (ora sono sul cell).
Cuscinetto.. You're right .. mi ero concentrato sul disegno animato..

_________________
Alfa 147 JTDm Immagine
Mazda MX-5 NC 1.8 Immagine


Top

MessaggioInviato: mer feb 28, 2018 5:08 pm
Non connesso
Avatar utente

Iscritto il: mar gen 23, 2007 3:06 pm
Messaggi: 20702
Località: Milano
Basso, rileggendo il mio messaggio vorrei precisare che io ovviamente stavo scherzando, per queste cose provo curiosità ma non ho la minima competenza in merito :briaco3

_________________
Fiat Panda Hobby - 39 cavalli, sì, ma non per tonnellata :alastio:


Top

MessaggioInviato: mer feb 28, 2018 7:23 pm
Non connesso
ADMIN
Avatar utente

Iscritto il: gio mar 30, 2006 6:17 pm
Messaggi: 12967
Località: 1640 Riverside Drive, Hill Valley
Yessss.. so bene che stavi scherzando ma la domanda è interessante.
e ho la risposta: l'aggeggio non è totalmente reversibile. Inoltre è inutile farlo funzionare in modo "reversibile".

Se blocco l'ellissoide e faccio ruotare la corona esterna, la corona elastica ruota praticamente alla stessa velocità della corona esterna (direi un fattore n/(n+1) )
Se blocco l'ellissoide e faccio ruotare la corona elastica, la corona esterna ruota praticamente alla stessa velocità della corona elastica (anche qui (n+1)/n)

Se blocco la corona elastica e faccio ruotare la corona esterna l'ellissoide non ruota (e qui è irreversibile)

L'unico funzionamento sensato è quello illustrato da :alastio: : faccio ruotare l'ellissoide e ottengo una demoltiplicazione marcata e precisa sull'elemento elastico o sulla corona esterna bloccando quella su cui non voglio ottenere rotazione.

Ugh, ho detto!

_________________
Alfa 147 JTDm Immagine
Mazda MX-5 NC 1.8 Immagine


Top

MessaggioInviato: gio mar 01, 2018 10:17 am
Non connesso
Avatar utente

Iscritto il: mer lug 27, 2011 1:52 am
Messaggi: 6074
Il Basso di Genova ha scritto:
Yessss.. so bene che stavi scherzando ma la domanda è interessante.
e ho la risposta: l'aggeggio non è totalmente reversibile. Inoltre è inutile farlo funzionare in modo "reversibile".

Se blocco l'ellissoide e faccio ruotare la corona esterna, la corona elastica ruota praticamente alla stessa velocità della corona esterna (direi un fattore n/(n+1) )
Se blocco l'ellissoide e faccio ruotare la corona elastica, la corona esterna ruota praticamente alla stessa velocità della corona elastica (anche qui (n+1)/n)

Se blocco la corona elastica e faccio ruotare la corona esterna l'ellissoide non ruota (e qui è irreversibile)

L'unico funzionamento sensato è quello illustrato da :alastio: : faccio ruotare l'ellissoide e ottengo una demoltiplicazione marcata e precisa sull'elemento elastico o sulla corona esterna bloccando quella su cui non voglio ottenere rotazione.

Ugh, ho detto!


allora, volevo scrivere una risposta più strutturata ma poi ieri sera sono collassato ergo andrò sul sintetico... :sdentato

I montaggio possibili sono i seguenti:

Immagine

la configurazione 1 è la più comune, la 2 è simile e può essere usata se conveniente in termini di packaging.

la 5 e la 6 sono moltiplicatori di giri a tutti gli effetti e purtroppo funzionano talmente bene che obbligano a tenerne conto in termini di rischio di inversione del moto.

se ci pensi bene non c'è ragione per cui non possa essere reversibile, non lavora con angoli di pressione limite come (ad esempio) una Worm gear... :ok


Top

MessaggioInviato: gio mar 01, 2018 6:12 pm
Non connesso

Iscritto il: ven gen 27, 2017 9:52 am
Messaggi: 312
Anche io non sono un tecnico.. ma la cosa è molto interessante. Ma l'elemento elastico è garantito per mantenere la sua caratteristica meccanica per un tot di ore lavorative...o temporali..o è 'eterno'?


Top

MessaggioInviato: gio mar 01, 2018 10:56 pm
Non connesso
Avatar utente

Iscritto il: lun lug 23, 2012 8:40 pm
Messaggi: 778
https://youtu.be/ZSSH-YfKg6I

_________________
http://www.flickr.com/photos/sanbangle/


Top

MessaggioInviato: gio mar 01, 2018 11:02 pm
Non connesso
Avatar utente

Iscritto il: mer lug 27, 2011 1:52 am
Messaggi: 6074
SanBangle ha scritto:


:shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock:

E' lui!!!


Top

MessaggioInviato: gio mar 01, 2018 11:20 pm
Non connesso
Avatar utente

Iscritto il: mer lug 27, 2011 1:52 am
Messaggi: 6074
rob33 ha scritto:
Anche io non sono un tecnico.. ma la cosa è molto interessante. Ma l'elemento elastico è garantito per mantenere la sua caratteristica meccanica per un tot di ore lavorative...o temporali..o è 'eterno'?


Teoricamente è "eterno" dato che lavora dentro certi parametri di deformazione (è una molla, di fatto, realizzata in acciaio per molle). Chiaramente sia la dentatura che la superficie interna soggetta a sfregamento si usurano con i cicli, come tutte le trasmissioni. Tieni conto che in molte applicazioni viene fatto girare velocissimo (input a migliaia di rpm).


Top

MessaggioInviato: ven mar 02, 2018 8:58 am
Non connesso
Avatar utente

Iscritto il: lun mar 13, 2006 11:56 pm
Messaggi: 11686
Zerstorer ha scritto:
SanBangle ha scritto:


:shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock: :shock:

E' lui!!!

Incredibile!


Top

MessaggioInviato: ven mar 02, 2018 9:26 am
Non connesso
Avatar utente

Iscritto il: dom feb 18, 2007 11:08 pm
Messaggi: 13487
Località: Bologna
Zerstorer ha scritto:
rob33 ha scritto:
Anche io non sono un tecnico.. ma la cosa è molto interessante. Ma l'elemento elastico è garantito per mantenere la sua caratteristica meccanica per un tot di ore lavorative...o temporali..o è 'eterno'?


Teoricamente è "eterno" dato che lavora dentro certi parametri di deformazione (è una molla, di fatto, realizzata in acciaio per molle). Chiaramente sia la dentatura che la superficie interna soggetta a sfregamento si usurano con i cicli, come tutte le trasmissioni. Tieni conto che in molte applicazioni viene fatto girare velocissimo (input a migliaia di rpm).

Hm, non ci sono problemi di risonanza?

_________________
Fede



"Il capezzolo è la ciliegina sulla tetta.


Top

MessaggioInviato: ven mar 02, 2018 10:13 am
Non connesso
Avatar utente

Iscritto il: mar gen 23, 2007 3:06 pm
Messaggi: 20702
Località: Milano
SanBangle ha scritto:


sapete cosa regalarmi per Natale :ridi

ma la parte rossa non dovrebbe girare? o non lo fa perché è appoggiata?

_________________
Fiat Panda Hobby - 39 cavalli, sì, ma non per tonnellata :alastio:


Top

MessaggioInviato: ven mar 02, 2018 10:20 am
Non connesso
ADMIN
Avatar utente

Iscritto il: gio mar 30, 2006 6:17 pm
Messaggi: 12967
Località: 1640 Riverside Drive, Hill Valley
Zerstorer ha scritto:
se ci pensi bene non c'è ragione per cui non possa essere reversibile, non lavora con angoli di pressione limite come (ad esempio) una Worm gear... :ok


Pensavo esattamente a quello..

Ri ripensandoci meglio, mi è chiaro che sia possibile l'utilizzo con WG in output.

_________________
Alfa 147 JTDm Immagine
Mazda MX-5 NC 1.8 Immagine


Top

MessaggioInviato: dom mar 04, 2018 1:00 am
Non connesso
Avatar utente

Iscritto il: mar apr 08, 2008 1:42 pm
Messaggi: 8613
Località: Sardinia
Il Basso di Genova ha scritto:
Simpatico!
Qual è il rendimento di quell'affare? Immagino che il coso ovale centrale strisci sull'elemento elastico..

Avendone fuso uno, credo che la lubrificazione e soprattutto le temperature di esercizio, siano fondamentali.

_________________
-- LE IENE PORTANO BENE --
- Renault New Laguna Sportour 4Control 2.0 dCi 150cv - 06/2010 -
- Suzuki GSR 600 K6 - 04/2006


Top

MessaggioInviato: mer mar 07, 2018 12:09 pm
Non connesso

Iscritto il: ven feb 24, 2017 7:26 pm
Messaggi: 30
Zerstorer ha scritto:
Oggi, per la serie "seghe ingegneristiche di cui non frega un cazzo a nessuno", e in linea con la mia periodica serie di post tecnici (l'ultimo non so quanti anni fa) vi racconterò di un oggetto poco noto che nel mio lavoro attuale è pane quotidiano e che, ho scoperto di recente, sta trovando applicazione anche nell'automotive.

Il riduttore armonico, o strain wave gear, o Harmonic Drive. L'ultimo nome è quello commercialmente noto essendo il nome dell'azienda che li produce.

Più facile lasciar parlare le immagini: è sto coso qui.

Immagine

Funzionalmente parlando si tratta, a tutti gli effetti e scopi, di un riduttore di velocità che potrebbe essere assimilato ad un rotismo epicicloidale, e come questo composto da tre elementi. Da sinistra a destra, nell'immagine sotto:
-Circular Spline: un anello rigido con la dentatura riportata sulla sua superficie interna
-Flex Spline: una "coppa" in acciaio armonico, elastica, in grado di "respirare" con la dentatura riportata sul suo bordo esterno
-Wave Generator: un cuscinetto ellittico, il cui scopo è, ad ogni giro, deformare ellitticamente la coppa di cui sopra facendola avanzare di un dente rispetto all'anello rigido.
Immagine

grossomodo come per un treno epicicloidale, tenendo fisso uno dei suddetti elementi (di solito la Circular Spline o la Flex Spline) ed entrando ad una data velocità su un altro (di solito il WG o la FS) si ottiene in uscita sul terzo una velocità ridotta o aumentata di n (o di n+1/1 a seconda della configurazione). Visivamente, funziona così:
Immagine

Domande che vengono spontanee (ai pochi che non si siano ancora addormentati): a che cazzo serve? E perché non usare un normale treno epicicloidale invece di una cosa così esotica? Nell'ordine, le motivazioni sono le seguenti:

- l'Harmonic Drive è estremamente compatto in rapporto alle riduzioni che consente di ottenere, nell'ordine del 100:1 - 200:1 in un solo stadio
- è anche estremamente leggero in relazione alle coppie che è in grado di trasmettere
- NON HA backlash, ovvero giochi interni. Traduzione: quel minimo gioco tra dente e dente delle ruote dentate convenzionali, qui non c'è, in quanto eliminato dalla geometria stessa dell'accoppiamento CS-FS e dal precarico dato dall'elasticità di quest'ultima. Questo lo rende ideale per tutte quelle applicazioni dove la precisione del controllo in posizione è importante. Tipicamente lo stadio di trasmissione finale di dispositivi robotici che devono essere pilotati con una certa accuratezza su un target dato.

Difetti: costano parecchio, più o meno a seconda del modello e della taglia (ne fanno molte serie e misure), ma sempre una madonna di soldi.

Convenzionalmente si usano per bracci robotici, per robotica in generale e spaziale in particolare (bracci, giunti, meccanismi vari...già su Apollo 15 non so bene per cosa ne veniva usato qualcuno)
Immagine
per l'appunto: velocità di input elevate (motori elettrici compatti da migliaia/centinaia/minimo decine di rpm), necessità di abbassare di parecchio la velocità in un solo stadio (i bracci industriali sono anche veloci, ma quelli per lo spazio sono lentissimi perché devono consumare poco), esigenza di conoscere la posizione dei giunti con accuratezza di pochi primi di grado, requisiti di massa stringenti.

Recentemente e per puro caso ho scoperto, però, che qualcuno di essi ha trovato spazio anche sotto un paio di cofani, in un caso da un po' di anni, nell'altro trattasi di una novità.
1) Il VGRS (Variable Gear Ratio Steering) di Lexus:
assomiglia abbastanza all'antico (non so se esista ancora, ma una decina d'anni fa era di gran moda) active steering bmw, che però funzionava tramite un ingranaggio epicicloidale, per l'appunto. In pratica il sistema, integrato lungo il piantone dello sterzo, è in grado di "aggiungere" attivamente un delta angolo di sterzata rispetto a quanto comandato dal guidatore con il volante, consentendo di avere uno sterzo relativamente "lento" e demoltiplicato al centro (comodo ad alte velocità) ma al contempo velocissimo e super-diretto da un certo angolo in poi, a tutto vantaggio della guida sportiva nel misto stretto e delle manovre da fermo. Il modulo Harmonic Drive (in giallo) equivale in tutto l'ingranaggio convenzionale BMW (cioè ZF), ma presumibilmente con pesi e ingombri inferiori.
Immagine

2) il VC (Variable Compression) Turbo di Infiniti:
in arrivo sul mercato (pare) nel 2019, è l'ennesimo tentativo (ricordo una quindicina di anni fa il Saab SVC) di realizzare un motore a rapporto di compressione variabile, e il primo a tradursi in un prodotto di serie. Nella fattispecie l'RC qui dovrebbe poter essere variato da 8:1 a 14:1 con i benefici per efficienza e prestazioni che si possono facilmente immaginare. Meccanicamente, la variazione è ottenuta tramite il malatissimo cinematismo di cui sotto, attuato da un'unità Harmonic Drive integrata nel basamento.

https://www.infiniti.it/about-infiniti/ ... Turbo.html
http://www.automobilemag.com/news/infin ... g-excited/

Immagine

Immagine

Vabè, insomma, non ve ne fregherà niente ma mi andava di scrivere qualcosa in questa sezione dopo tanto tempo e, dato che sono arnesi con cui armeggio tutti i giorni (avendone distrutto uno per un problema di lubrificazione, ce l'ho sulla scrivania :ridi) ho colto l'occasione...
Grazie, molto interessante!

Inviato dal mio ASUS_Z01BS utilizzando Tapatalk


Top

Disable adblock

This site is supported by ads and donations.
If you see this text you are blocking our ads.
Please consider a Donation to support the site.


Visualizza ultimi messaggi:  Ordina per
Apri un nuovo argomento  Rispondi all’argomento  [ 29 messaggi ]

Tutti gli orari sono UTC+01:00


Chi c’è in linea

Visitano il forum: Nessuno e 1 ospite


Non puoi aprire nuovi argomenti
Non puoi rispondere negli argomenti
Non puoi modificare i tuoi messaggi
Non puoi cancellare i tuoi messaggi
Non puoi inviare allegati

Cerca per:
Vai a:
Powered by phpBB® Forum Software © phpBB Limited
Traduzione Italiana phpBBItalia.net
